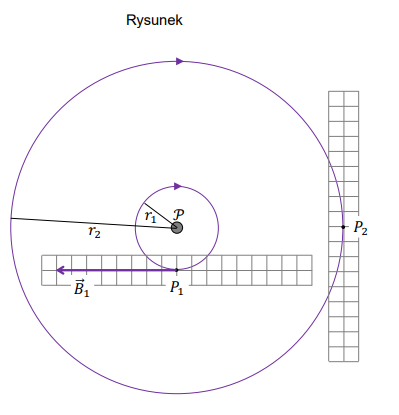

| Zadanie 1 (3pkt) Na rysunku poniżej przedstawiono dwie wybrane linie pola magnetycznego wytwarzanego przez długi, prostoliniowy przewodnik $\mathscr{P}$ z prądem umieszczony w próżni. Na rysunku przedstawiono widok płaszczyzny prostopadłej do przewodnika $\mathscr{P}$.  Przyjmij następujące założenia oraz dane: $\bullet$ linie pola są współśrodkowymi okręgami o promieniach $r_1$ i $r_2$, takich, że $r_2=4r_1$ $\bullet$ przewodnik $\mathscr{P}$ jest bardzo długi $\bullet$ $\vec{B_1}$ jest wektorem indukcji magnetycznej w punkcie $P_1$ $\bullet$ pomijamy inne źródła pola magnetycznego $\bullet$ długość boku kratki umieszczonej przy punktach $P_1$ i $P_2$ odpowiada umownej jednostce wartości wektora indukcji magnetycznej. Na rysunku oznacz, w którą stronę płynie prąd w przewodniku $\mathscr{P}$. Wpisz odpowiedni symbol ($\bigodot$ lub $\bigotimes$) przy literze $\mathscr{P}$, gdzie: $\bigodot$ – oznacza, że prąd płynie przed płaszczyznę rysunku (w stronę do patrzącego) $\bigotimes$ – oznacza, że prąd płynie za płaszczyznę rysunku. Narysuj wektor indukcji magnetycznej $\vec{B_2}$ w punkcie $P_2$. Zachowaj odpowiedni kierunek, właściwy zwrot oraz długość wektora, odpowiadającą jego wartości. |

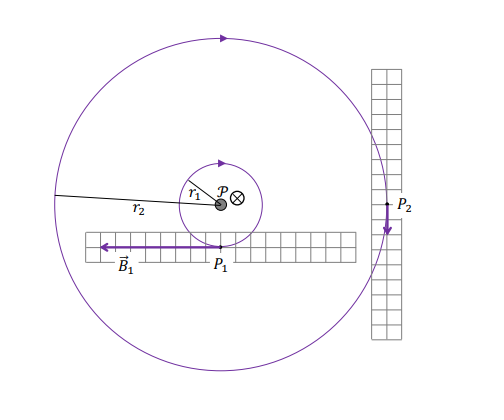

Odpowiedź  Matura fizyka maj 2025 poziom rozszerzony |
